C14             Plasma Power Supply

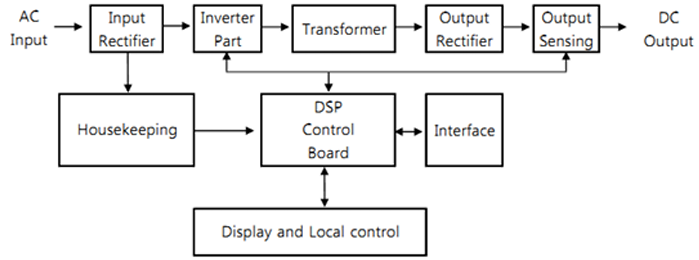

■ Block Diagram

■ 모델       ECOWorks 20

■ 사양       220V 전원입력 : 198Vac~242Vac, 3상, 50~60Hz

                                          상전류:<64A(Nominal), 100A C/P

                  380V 전원입력 : 342Vac~418Vac, 3상, 50~60Hz

                                          상전류:<38A(Nominal), 50A C/P

                  출력 용량 : 20kW(정밀도 <±0.5 정격 출력)

                  효율 : >90%, 정격출력 조건

                  역율 : >0.9, 정격출력 조건

                  최대 출력 전류 : 60A

                  최대 출력 전압 : 333V,( >13kV Trigger Voltage )

                  제어 모드 : 전류

                  인터페이스 : Host/ Remote/ Local, 0 ~ 10V(입력, 출력)

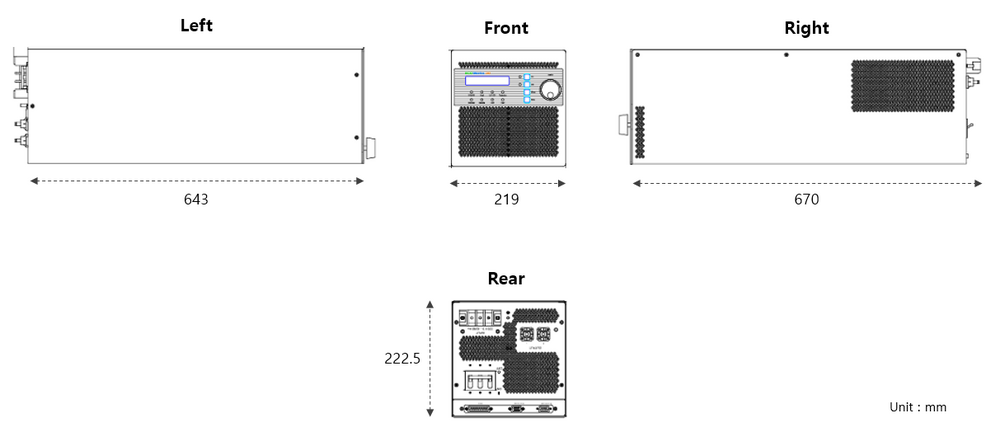

                  길이[mm] : 222.5(H) x 219(W) x 608.5(D)

                  무게 : 22kg

                  환경 온도 : +5℃~40℃

                  환경 습도 : 5%~85%

                  케이블 : 8 ㎟ / 10 AWG 이상(380Vac 전원), 10 ㎟ / 6 AWG 이상(220Vac 전원)

Plasma Power Supply의 소형화(기존 대비 약 1/3")로 장비 Size 최소화 가능

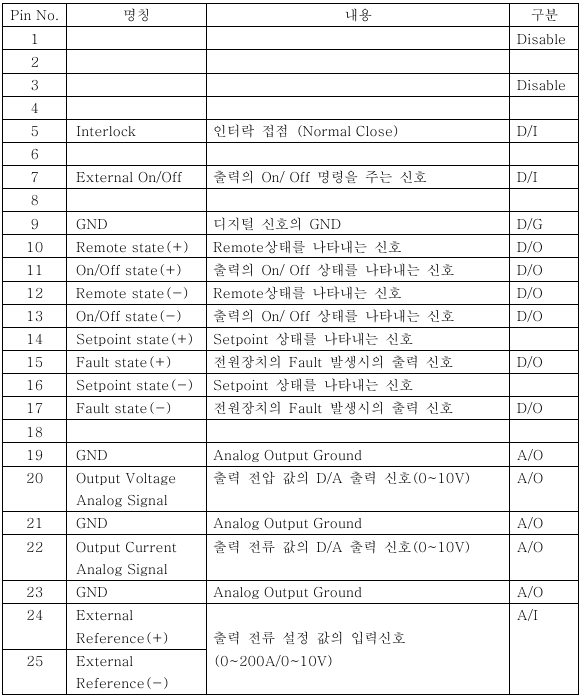

■ 인터페이스 신호(25Pin)

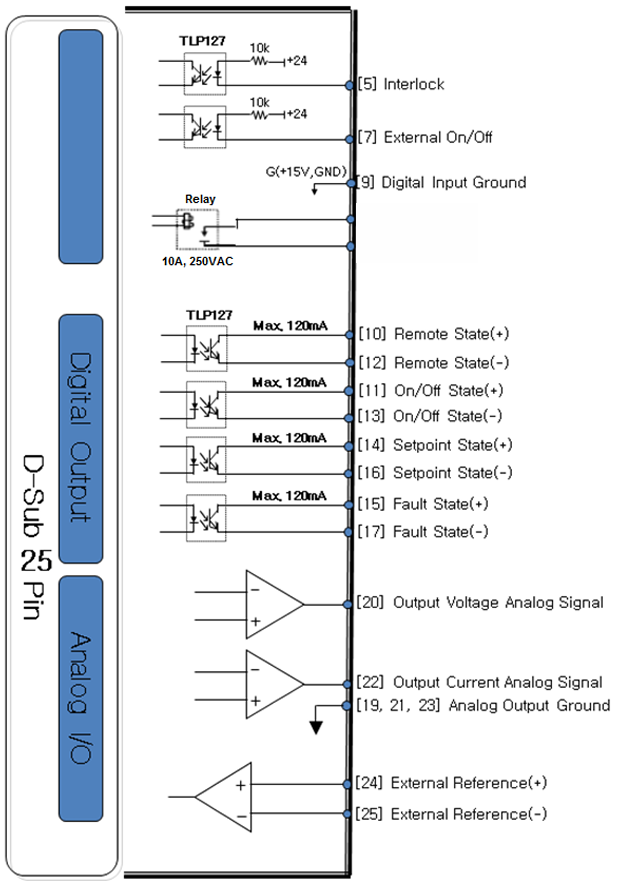

■ 인터페이스 회로(25Pin)

■ 연관 구성품

Plasma & Wet Scrubber(MB-200)
