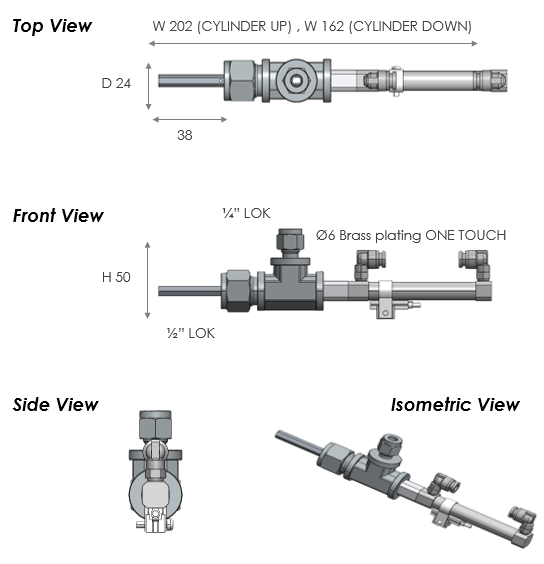

C06 Auto Plunger
■ 모델 AP-1
■ 사양
구동 조건
작동방식 : 복동 편로드
사용유체 : CDA
보증내 압력 : 1MPa
사용 압력 : 0.3 ~ 0.7 MPa
사용 온도 : -10~60℃
체결 Port
Plunger Main Port : 1/2” LOK
PT Sensor Port : 1/4” LOK
Cylinder 구동 Port : Ø6 One Touch
재질
Plunger Body : SUS316
One Touch Fitting : Brass plating
Cylinder Cover : SUS304
기타
CYLINDER STROKE : 40mm
SENSOR : 2 Wire Dry Contact

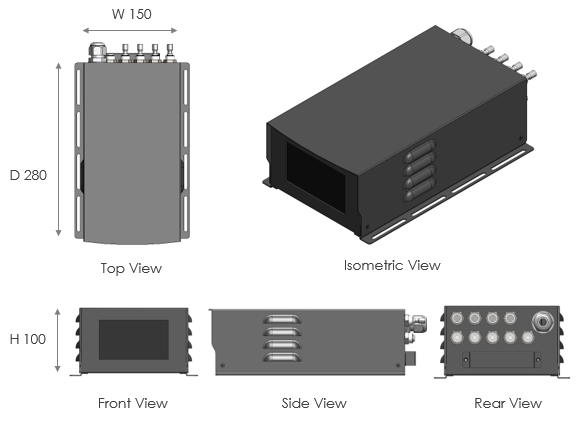

■ 옵션 컨트롤러 사양
입력 전압 : AC100~230V / 1.5A / 50~60Hz
화면 : 4.3" Touch Screen
사용유체 : CDA
사용 압력 : 0.3 ~ 0.7 MPa
사용 온도 : -10~60℃
인터페이스 : Dry Contact
장기간 운전시 이물질 누적 발생으로 Pressure 측정이 어려운 곳에 설치하여 막히는 구간을 넓혀주는 장치

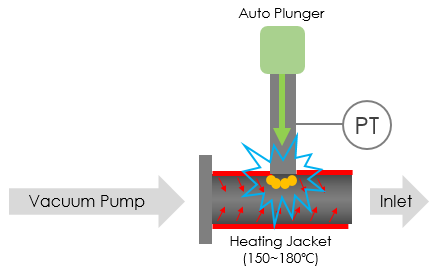

■ 작동 전

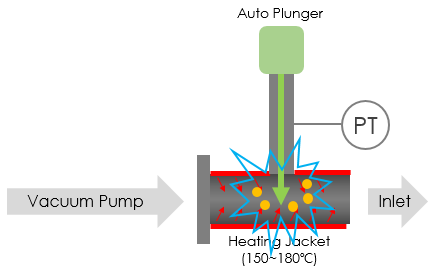

■ 작동 후

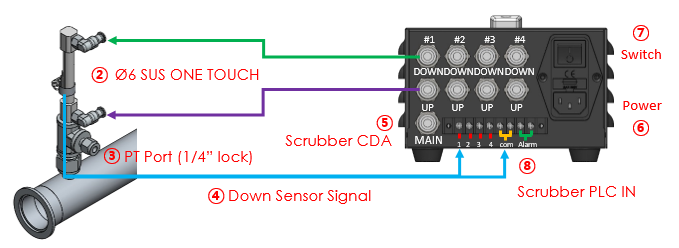

■ 구성도
■ 연관 구성품
