C05 부력식 Level Sensor
■ 모델 LSCO-5
■ 사양 전원 : DC24V, 70mA이하

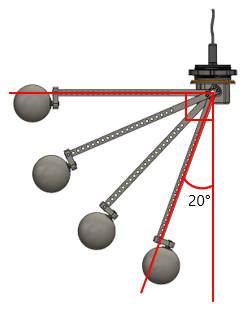

변위 각도 : 70º(20º~90º)
출력 신호 : 4~20mA(20º~90º), ±0.5mA(4.5~19.5mA 사이에서 사용하는 것을 권장)
재질 : 몸체(Polypropylene), 오링(FKM)
장착 치수 : 구멍 지름 70mm, 판재 두께 : 15mm(최대)
연속사용온도 : 60℃(최대)
수위 센서는 다양한 환경(부유물 /점액질/수증기/먼지/부식성 )에서 액체의 수위를 안정적으로 측정할 수 있도록 설계되었으며,
측정 된 수위를 아날로그 전류 신호로 출력하며, PLC 등의 신호 수신 장치를 이용하여 수위를 관측하고 제어
■ 물 수위 감지 오작동 사례

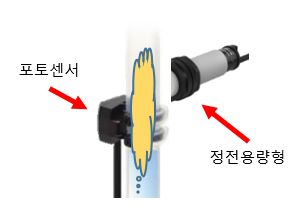

정전용량형 or 포토센서 방식의 물 수위 측정 방식은 튜브 내부에 부유물, 먼지, 수증기로 인한 오작동 발생
상시 담수 구간에 지지물 또는 튜브 내부에 부유물, 점액질 고착 시 Float 이동이 불가능하여 오동작 발생
■ 장점

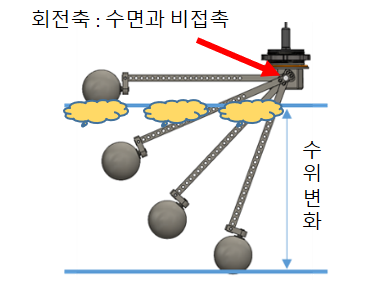

A. 회전축이 수면과 비 접촉 구조로 수중의 부유물 등 이물질에 의한 오동작 방지 가능

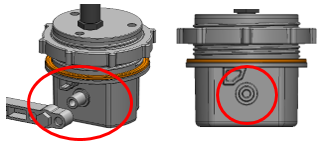

B. 완전 밀폐구조, Leak 위험성 Zero Sensor Body가 외부와 완벽히 차단된 밀폐 구조로 설계로 Tank 내부의 이물질 및 Gas의 센서 내부 침투를 원천 차단.

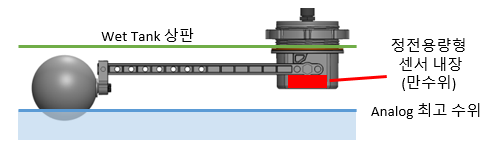

C. 바닥부에 정전 용량형 센서 내장. Analog 신호와 별도로 만수위 발생 시 Digital 신호를 출력하여 Tank의 Overflow를 사전 방지

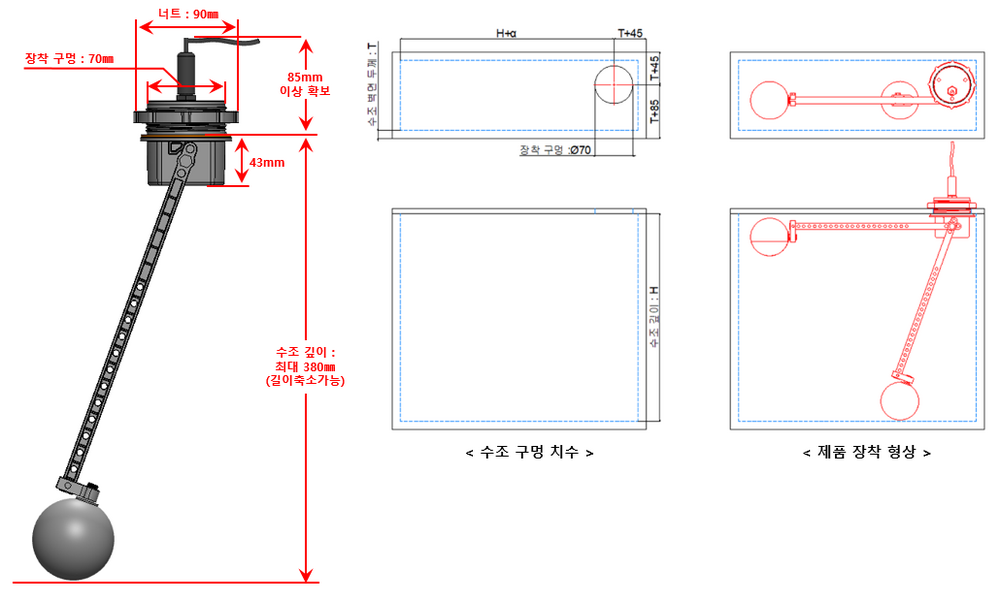

■ 치수(권장)

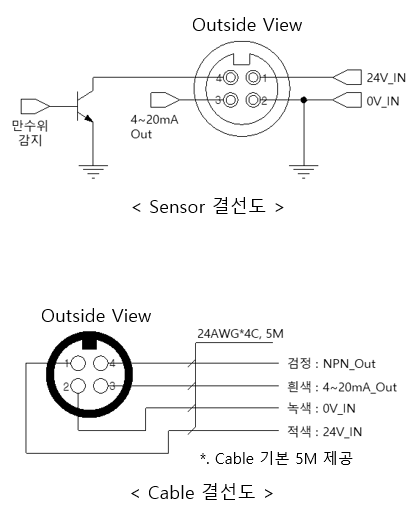

■ 신호
■ 작동 테스트
부력방식으로 상시 물 높이와 같이 움직임
물 수위에 따라 0~100%로 표시
물 수위 0~100%가 4~20mA 전기 출력
■ 만수위 감지 정상 테스트
■ 만수위 감지 센서 테스트-1
■ 만수위 감지 센서 테스트-2
■ 만수위 감지 센서 테스트-3
■ 연관 구성품
